Powermax 105

Sistema plasma manuale o meccanizzato per il taglio e la scriccatura di metalli

Capacità	Spessore	Velocità di taglio
Consigliati	32 mm	500 mm/min
	38 mm	250 mm/min
Separazione	50 mm	125 mm/min
Sfondamento	22 mm

Qta rimozione metallo	Profilo scriccatura
9,8 kg/ora	6,4 mm P x 7,4 mm L

Con la massima potenza e prestazioni per il plasma ad aria della nostra linea, Powermax105 offre capacità di taglio superiori su metalli dello spessore di 32 mm. Fornisce il ciclo di lavoro e l’affidabilità per il lavoro di taglio e di scriccatura più esigente. Sette tipi di torce Duramax offrono una maggiore versatilità per tagli manuali e automazione protatile, su banco da taglio X-Y, scriccatura e tagli robotizzati. La tecnologia Smart Sense™ regola automaticamente la pressione del gas in base alla modalità di taglio e alla lunghezza del cavo torcia. Rileva inoltre la fine della vita utile dei consumabili, spegnendo automaticamente l’alimentazione della torcia per evitare eventuali danni ad altri componenti o al pezzo in lavorazione.

Caratteristiche tecniche

Tensioni di alimentazione	CSA: 200 – 600 V, 3F, 50/60 Hz CE: 230 – 400 V, 3F, 50/60 Hz CE: 400 V, 3F, 50/60 Hz CCC: 380 V, 3F, 50/60 Hz
Corrente di ingresso a 12,2 kW	CSA 200/208/240/480/600 V, 3F 58/56/49/25/22 AA CE 230/400 V, 3F, 50/29 A CE 400 V, 3F, 28 A CCC 380 V, 3F, 30 A
Corrente di uscita	30 – 105 A
Tensione nominale di uscita	160 VCC
Ciclo di lavoro a 40 °C	CSA 200-600 V 70% a 105 A, 240 V, 3F 80% a 105 A, 480 – 600 V, 3F 100% a 94 A, 480 – 600 V, 3F 100% a 88 A, 240 V, 3F CE 230-400 V 70% a 105 A, 230 V, 3F 80% a 105 A, 400 V, 3F 100% a 94 A, 400 V, 3F 100% a 88 A, 230 V, 3F CE 400 V 80% a 105 A, 400 V, 3F 100% a 94 A, 400 V, 3F CCC 380 V 80% a 105 A, 380 V, 3F 100% a 94 A, 380 V, 3F
Tensione a circuito aperto (OCV)	CSA(200 – 600 V) 300 VCC, CE (230 – 400 V) 288 VCC CE (400 V) 292 VCC, CCC (380 V) 280 VCC
Dimensioni con maniglie	592 mm P; 274 mm L; 508 mm A
Peso con torcia da 7,6 m	CSA 45 kg CE 45 kg (230 – 400 V) CE 41 kg (400 V) CCC 41 kg
Alimentazione gas	Aria o azoto pulito, secco, senza olio
Entrata del gas consigliataportata / pressione	Taglio: 217 l/min a 5,9 bar Scriccatura: 227 l/min a 4,8 bar
Lunghezza cavo alimentazione	3 m
Tipo di generatore	Inverter – IGBT

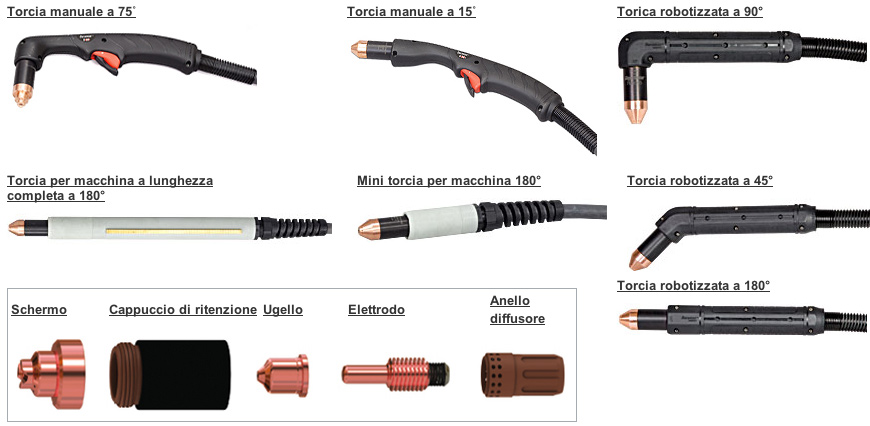

Consumabili per torcia

Gli ugelli e gli elettrodi sono disponibili in varie quantità.
Per consumabili meccanizzati vedere la pagina Powermax105 meccanizzato.
Per una maggiore vita utile dei consumabili durante il taglio di spessori da 12 mm e inferiori.

Tipo di consumabili	Tipo di torcia	Corrente	Ugello	Schermo
Taglio a contatto	Manuale	45	220941	220818
		65	220819
		85	220816
		105	220990	220992
FineCut	Manuali	45	220930	220931
Scriccatura	Manuali		220991	220798

Tipo di consumabili	Cappuccio di ritenzione	Elettrodo	Anello diffusore
Taglio a contatto	220854	220842	220994
FineCut	220854	220842	220947
Scriccatura	220854	220842	220994

Download scheda tecnica in Pdf Pdf dei consumabili
